Чим відрізняються патронні та кільцеві ТЕНи: порівняння від виробника

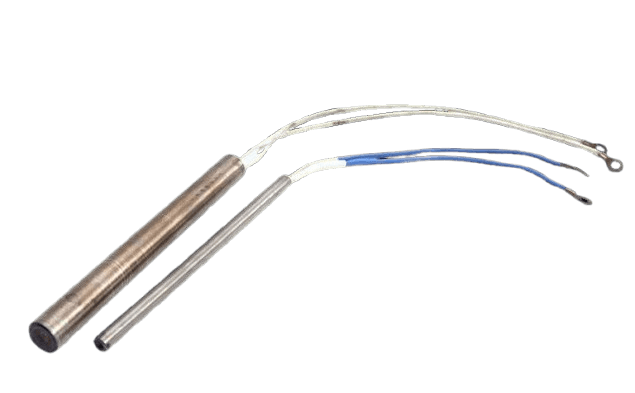

Патронний електронагрівач (також його називають стрижневим або картриджним) — це циліндричний ТЕН, який встановлюється безпосередньо всередину обладнання через спеціально підготовлений отвір. Конструктивно він являє собою металеву трубку діаметром від 8 до 32 мм та довжиною від 40 до 500 мм, всередині якої розміщений нагрівальний елемент.

Конструкція патронного ТЕНа:

Металева оболонка виготовляється з нержавіючої сталі (AISI 304, 321) або вуглецевої сталі залежно від умов експлуатації. Товщина стінки зазвичай становить 0,8-1,2 мм, що забезпечує достатню міцність при збереженні хорошої теплопередачі.

Нагрівальна спіраль виготовляється з ніхрому (Х20Н80) або фехралю (Х23Ю5Т) і має форму пружини з певним кроком намотки. Спіраль розраховується таким чином, щоб забезпечити необхідну потужність при заданій робочій температурі без перегріву.

Електроізоляція виконується з периклазу (оксиду магнію MgO) або керамічних матеріалів на основі оксиду алюмінію (Al₂O₃). Наповнювач забезпечує електричну ізоляцію спіралі від корпусу та ефективну передачу тепла. Після виготовлення наповнювач піддається вібропресуванню під високим тиском для досягнення максимальної щільності.

Контактна група може бути виконана у вигляді виводів під різьбовий затискач, контактних стрижнів або гнучких проводів. Контактна зона герметизується спеціальними компаундами або керамічними втулками для захисту від вологи.

Особливість патронних електронагрівачів — компактність та можливість забезпечити високу концентрацію потужності в обмеженому просторі. Питома потужність може досягати 5-8 Вт/см² активної поверхні, що дозволяє швидко виводити обладнання на робочу температуру.

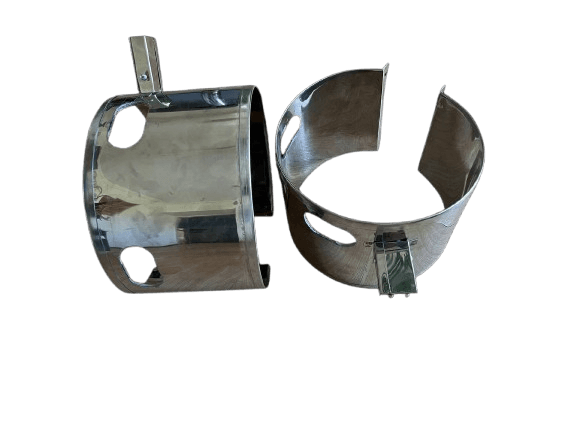

Кільцевий електронагрівач (хомутовий нагрівач) — це ТЕН, виготовлений у формі кільця або хомута для обхвату циліндричних поверхонь. На відміну від патронного, кільцевий нагрівач встановлюється зовні на циліндр обладнання і забезпечує рівномірний нагрів по всій довжині окружності.

Конструкція кільцевого ТЕНа:

Несуча основа виготовляється з жаростійкого гнучкого слюдопласту на основі міканіту або флогопіту. Слюдопласт забезпечує необхідну гнучкість для формування кільцевої конструкції, високі діелектричні властивості та стійкість до температур до 500°C.

Нагрівальний елемент — стрічка з ніхрому або фехралю певної ширини та товщини, розрахована під необхідну потужність. Стрічкова форма нагрівального елемента дозволяє рівномірно розподілити тепло по всій поверхні циліндра. Завдяки великій площі стрічки знижується питоме теплове навантаження, що підвищує надійність та термін служби.

Металевий корпус виготовляється з листової нержавіючої сталі товщиною 0,4-0,5 мм. Корпус має форму кільця або сегмента, що точно відповідає діаметру циліндра обладнання. Внутрішня поверхня корпусу щільно прилягає до циліндра, забезпечуючи ефективну теплопередачу.

Система кріплення зазвичай виконується у вигляді болтових з'єднань, стяжних елементів або спеціальних замків. Важливо, щоб кріплення забезпечувало рівномірний притиск по всій окружності без деформації нагрівача.

Ключова перевага кільцевих електронагрівачів — великa площа контакту з поверхнею циліндра, що забезпечує рівномірний розподіл температури та високу ефективність нагріву. Кільцеві ТЕНи можуть мати одну або кілька зон нагріву з різними потужностями для точного контролю температурного профілю.

Розуміння конструктивних відмінностей між патронними та кільцевими ТЕНами критично важливе для правильного вибору електронагрівача під конкретне обладнання.

Форма та геометрія

Патронні ТЕНи мають циліндричну стрижневу форму. Активна зона нагріву — це пряма ділянка постійного діаметра. Холодні кінці для підключення виведені з одного торця або з обох торців залежно від конструкції.

Кільцеві ТЕНи виконані у формі кільця, півкола або сегмента дуги, що точно повторює контур циліндра. Нагрівальний елемент рівномірно розподілений по всій довжині окружності. Виводи зазвичай розташовані в одній точці.

Спосіб встановлення

Патронні електронагрівачі встановлюються всередину деталі через попередньо просвердлені отвори. Діаметр отвору повинен відповідати діаметру ТЕНа з невеликим натягом (зазвичай 0,05-0,15 мм) для забезпечення щільного теплового контакту. Глибина отвору повинна відповідати довжині активної зони нагрівача.

Кільцеві електронагрівачі встановлюються ззовні на циліндричну поверхню і затягуються за допомогою болтів або стяжних елементів. Не потрібно свердлити отвори в обладнанні. Монтаж та демонтаж значно простіші і швидші, що зручно при обслуговуванні.

Площа теплового контакту

Патронні ТЕНи контактують з деталлю по циліндричній поверхні. При діаметрі 16 мм і довжині активної зони 200 мм площа контакту становить близько 100 см². Ефективність теплопередачі залежить від якості посадки та відсутності повітряних зазорів.

Кільцеві ТЕНи мають значно більшу площу контакту завдяки обхвату циліндра по всій окружності. Для циліндра діаметром 60 мм і довжиною 150 мм площа контакту може перевищувати 280 см². Велика площа забезпечує кращий розподіл тепла та меншу температуру поверхні нагрівача.

Можливість зонування

Патронні електронагрівачі зазвичай мають одну зону нагріву. Для створення температурного профілю необхідно встановлювати декілька ТЕНів різної потужності в різних точках обладнання.

Кільцеві ТЕНи можуть бути виготовлені з кількома незалежними зонами нагріву різної потужності в межах одного нагрівача. Це дозволяє створювати складні температурні профілі для екструзійних процесів.

Патронні електронагрівачі оптимальні для обладнання, де необхідний точковий локальний нагрів конкретної зони або деталі. Їх встановлюють безпосередньо в тіло нагрівається елемента, що забезпечує ефективну передачу тепла.

Основні сфери застосування:

Литтєві форми та прес-форми: Патронні ТЕНи встановлюються в корпус форми для підтримання необхідної температури при литті пластмас, алюмінію, цинку. Точкове розташування дозволяє нагрівати критичні зони форми для запобігання передчасному застиганню матеріалу.

Екструзійні голівки: В екструзійних головках для виробництва профілів, труб, плівки патронні нагрівачі забезпечують необхідну температуру розплаву безпосередньо перед формуючим отвором. Можливість точного позиціонування критична для якості продукції.

Гарячеканальні системи: У системах гарячих каналів термопластавтоматів патронні ТЕНи підтримують температуру розплаву в литникових каналах, запобігаючи застиганню матеріалу між циклами лиття.

Плити для термообробки: Нагрівальні плити, столи для термоформування, преси обладнують патронними електронагрівачами для рівномірного прогріву робочої поверхні. Множинні ТЕНи розподіляють рівномірно по площі плити.

Упаковочне обладнання: Запаювальні губки, ножі для різки плівки, формуючі елементи пакувальних машин нагріваються патронними ТЕНами завдяки їх компактності та швидкій реакції на зміну температури.

Кільцеві електронагрівачі спеціально розроблені для нагріву циліндричних вузлів обладнання. Вони забезпечують рівномірний розподіл температури по окружності, що критично важливо для багатьох технологічних процесів.

Основні сфери застосування:

Термопластавтомати (ТПА): Циліндри ТПА для переробки пластмас обладнуються кільцевими нагрівачами, які забезпечують точний температурний профіль для пластифікації матеріалу. Зазвичай на одному циліндрі встановлюється 3-6 зон нагріву з різними температурами.

Екструдери: Екструзійні лінії для виробництва профілів, труб, листів, плівки використовують кільцеві ТЕНи для нагріву циліндрів шнека. Рівномірний нагрів забезпечує однорідність розплаву та якість продукції.

Грануляториr: Обладнання для грануляції полімерів потребує точного контролю температури в зоні формування гранул. Кільцеві електронагрівачі забезпечують стабільний температурний режим без локальних перегрівів.

Литтєві машини: Машини для лиття під тиском металів та термопластів обладнують кільцевими нагрівачами для підтримання необхідної температури матеріалу в циліндрі та соплі.

Реактори та змішувачі: У хімічній промисловості кільцеві ТЕНи використовуються для нагріву корпусів реакторів, змішувачів, дозаторів, де необхідний рівномірний прогрів вмісту без локальних зон перегріву.

• Висока концентрація потужності: Патронні електронагрівачі можуть забезпечити високу питому потужність на обмеженій площі, що дозволяє швидко досягати необхідної температури в локальних зонах.
• Компактність: Невеликий діаметр та циліндрична форма дозволяють встановлювати ТЕНи в обмежених просторах, де інші типи нагрівачів не підходять.
• Прямий контакт з деталлю: Встановлення всередину забезпечує безпосередній тепловий контакт без повітряних зазорів, що підвищує ефективність теплопередачі.
• Точне позиціонування: Можливість розмістити нагрівач точно в потрібній зоні, що критично важливо для форм, прес-форм та інструментальної оснастки.
• Високі робочі температури: Патронні ТЕНи можуть працювати при температурах до 450°C, що достатньо для більшості промислових процесів.
• Можливість множинного встановлення: При необхідності створення складного температурного профілю можна встановити багато патронних нагрівачів різної потужності в різних точках обладнання.

• Рівномірний розподіл температури: Велика площа контакту по всій окружності забезпечує рівномірний нагрів без холодних зон та локальних перегрівів, що критично важливо для якості продукції.
• Простота монтажу: Встановлення не потребує свердління отворів в обладнанні. Кільцевий ТЕН просто надягається на циліндр і затягується болтами. Заміна займає 10-15 хвилин.
• Більший термін служби: Завдяки ефективному розподілу теплового навантаження по великій площі нагрівальний елемент менше деградує, що подовжує термін експлуатації.
• Можливість зонування: Один кільцевий нагрівач може містити кілька незалежних зон нагріву різної потужності, що дозволяє створювати складні температурні профілі без множинних окремих нагрівачів.
• Універсальність: Кільцеві ТЕНи можуть бути виготовлені під будь-який діаметр циліндра від 30 до 500 мм і більше, що робить їх універсальним рішенням для широкого спектру обладнання.
• Менше теплових втрат: Щільне прилягання по всій поверхні мінімізує втрати тепла в навколишнє середовище, підвищуючи енергоефективність процесу.

Вибір між патронними та кільцевими електронагрівачами визначається конструкцією обладнання, технологічними вимогами та умовами експлуатації. Розглянемо ключові критерії вибору:

Обирайте патронні ТЕНи, якщо:

• Ваше обладнання має масивні деталі з можливістю свердління отворів
• Потрібен точковий локальний нагрів конкретної зони
• Обладнання: литтєві форми, прес-форми, плити, екструзійні голівки
• Необхідна висока робоча температура (до 450°C)
• Потрібна висока концентрація потужності в обмеженому просторі
• Є можливість встановлення ТЕНів під час виготовлення або капремонту

Обирайте кільцеві ТЕНи, якщо:

• Ваше обладнання має циліндричні елементи (циліндри, труби, вали)
• Потрібен рівномірний нагрів по всій окружності
• Обладнання: екструдери, термопластавтомати, грануля тори, реактори
• Важлива простота заміни нагрівачів без розбирання обладнання
• Потрібно створити температурний профіль з кількома зонами
• Немає можливості або недоцільно свердлити отвори в обладнанні

Практичні рекомендації від виробника:

Для нового обладнання краще передбачити можливість встановлення обох типів нагрівачів залежно від завдань. Наприклад, в екструзійних лініях циліндри шнека обладнують кільцевими ТЕНами, а голівку — патронними.

При модернізації старого обладнання зазвичай простіше встановити кільцеві нагрівачі, які не потребують складної механічної обробки корпусних деталей.

Для критичних процесів з високими вимогами до точності температури рекомендуємо багатозонні кільцеві ТЕНи з індивідуальним управлінням кожної зони.

Якщо ви не впевнені, який тип електронагрівача оптимальний для вашого обладнання, зверніться до нашого технічного відділу. Ми проаналізуємо креслення, технічні вимоги та запропонуємо найефективніше рішення.
